Topologi Fiber Optic dengan 2 Router



Topologi Fiber Optik Packet Tracer

Di bawah ini adalah topologi jaringan fiber optik yang akan kita bahas, terdiri dari 2 buah Router seri Router-PT. Dua buah router yang disediakan tentunya akan dihubungkan dengan kabel fiber optik, untuk kemudian di Routing agar klien A dan Klien B bisa terhubung.

Begitu juga pada PC menggunakan module PT-HOST-NM-1FFE yang memiliki port fiber optik, yang kemudian dihubungkan ke router menggunakan kabel Fiber Optik. Berikut topologi yang akan kita gunakan.

Topologi fiber optik dan router

Berikut adalah pengaturan ip address dari topologi di atas.

Tabel pengaturan IP address

Konfigurasi IP Pada Router

Silahkan klik perangkat Router kemudian pilih Tab CLI dan ketikan perintah yang bercetak tebal di bawah ini :

Memberikan IP Address Router1

Router>en
Router#conf t
Router(config)#int fa4/0
Router(config-if)#ip address 10.10.10.1 255.255.255.0
Router(config-if)#no sh
Router(config-if)#ex
Router(config)#int fa5/0
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no sh
Router(config-if)#ex
Router(config)#ex
Router#

Memberikan IP Address Router2

Router>en
Router#conf t
Router(config)#int fa4/0
Router(config-if)#ip address 10.10.10.2 255.255.255.0
Router(config-if)#no sh
Router(config-if)#ex
Router(config)#int fa5/0
Router(config-if)#ip address 192.168.2.1 255.255.255.0
Router(config-if)#no sh
Router(config-if)#ex
Router(config)#ex
Router#

Konfigurasi Routing Router1

Router#conf t
Router(config)#ip route 192.168.2.0 255.255.255.0 10.10.10.2
Router(config)#ex
Router#

Konfigurasi Routing Router2

Router#conf t
Router(config)#ip route 192.168.1.0 255.255.255.0 10.10.10.1
Router(config)#ex
Router#

Jangan lupa simpan konfigurasi dengan perintah :
Router#copy running-config startup-config

Konfigurasi PC Klien

Setelah tadi melakukan konfigurasi Router hingga melakukan routing, tahapan selanjutnya adalah melakukan konfigurasi PC.

Mengganti modul

Patikan power dari PC, kemudian drag and drop modul asal dan pasang modul baru dengan kode PT-HOST-NM-1FFE. Kemudian hubungkan PC ke Router dengan menggunakan kabel jenis Fiber Optik.

Konfigurasi IP PC0 dan PC1.

Klik PC kemudian pilih Tab Desktop dan IP Confguration. Berikan IP address berikut subnetmask dan gateway.

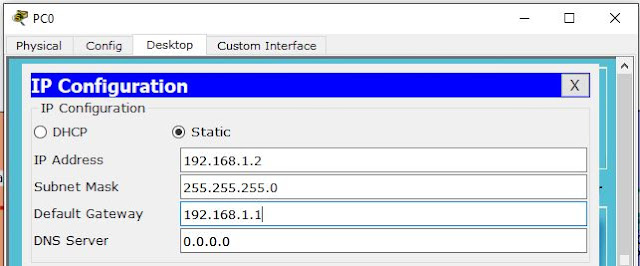

Pengaturan IP address untuk PC0

Pengaturan IP address untuk PC1

Pengecekan koneksi

Pengecekan koneksi antara PC0 dengan PC1 yang dihubungkan dengan melalui kabel Fiber Optic dengan melewati 2 router yang berbeda IP address. Gunakan perintah PING untuk melakukan pengecekan.

Tes koneksi PC0 ke PC1

Demikian penjelasan
